三元乙丙橡胶防水卷材是一种高档硫化型合成橡胶防水卷材。它具有传统的纸胎石油沥青油毡无可比拟的高强度和高延伸率防水卷材，它具有很好的高低温性能和弹性。三元乙丙橡胶防水卷材的耐久性，是任何其他品种的合成高分子防水卷材所无法比拟的。三元乙丙橡胶防水卷材有很轻的质量，采用单层或双层冷粘工法施工或胶粘带法施工，三元乙丙橡胶卷材由1980年开始在我国生产并应用，至今已有长期的生产和施工经验。多年来从事生产技术和施工技术研究与应用的工程技术人员一直在不断的对三元乙丙橡胶防水卷材的生产技术和施工技术进行改进、完善和提高。三元乙丙橡胶防水卷材曾多次被列为建设部重点推广项目。2003年建设部227号文件和2004年“发布建设部推广应用新技术和限制，禁止使用落后技术的第一号公告”中又一次被列为推广项目。
    三元乙丙橡胶防水卷材组成和性能：三元乙丙橡胶是以乙烯、丙烯和二烯烃(一般为乙叉降冰片烯)三种单体共聚合成的。
    三元乙丙橡胶防水卷材以三元乙丙橡胶为主体材料，加入适量的软化剂、硫化剂、促进剂、补强剂、防老剂、填料等，经塑炼、混炼、挤出(压延)、硫化等工序；加工制成。
    一、为什么三元乙丙橡胶防水卷材具有优异的综合性能和其他高分子防水卷材无法比拟的耐老化能力?

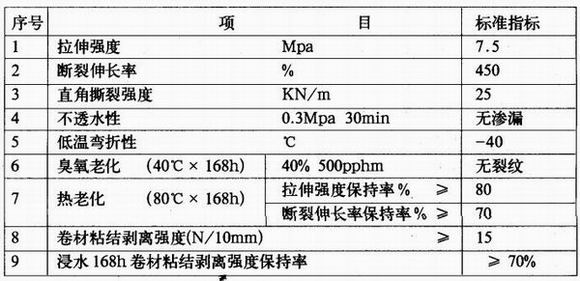

    三元乙丙橡胶防水卷材是目前公认的耐老化以及综合性能好的合成高分子防水卷材。为什么三元乙丙橡胶防水卷材会有这样好的耐老化能力?三元乙丙橡胶防水卷材的性能是由三元乙丙橡胶的分子结构决定的。三元乙丙橡胶分子结构主链上没有不饱和键，所以它很难与其他物质发生化学反应，当它受到紫外线、臭氧、湿和热等作用时，主链不易断裂。所以它的耐候性远远超过其他材料，当它受到紫外线、臭氧、湿和热等作用时，主链不易断裂。成为目前耐老化性能最好的硫化橡胶型防水卷材。三元乙丙橡胶防水卷材的配方设计和产品设计同时考虑了三元乙丙橡胶防水卷材的应用要求和施工特点；因此三元乙丙橡胶防水卷材的综合性能优异且具有可操作性。三元乙丙橡胶防水卷材的性能指标如下：

    二．解决三元乙丙橡胶防水卷材粘结问题的途径：
    三元乙丙橡胶防水卷材因为结构的饱和性而耐老化性能优异；但是也正是由于它的结构主链上没有不饱和键、很难发生化学反应，所以它又是一种难粘物质。
    为了解决三元乙丙橡胶防水卷材的粘结问题，常采用三元乙丙橡胶与粘结性能好的丁基橡胶并用的方式一以70：30的比例并用，以改善三元乙丙橡胶防水卷材的粘结问题。但是使用一般的接缝胶粘剂如：氯丁橡胶胶粘剂等本身耐水性能就不好，与三元乙丙橡胶的相容性也差的胶粘剂，因搭接缝部位开胶而导致渗漏的问题仍时有出现。为了有效的解决三元乙丙橡胶防水卷材的粘结问题。采用与三元丙橡胶防水卷材的相容性好的配套搭接缝胶粘剂和配套密封膏等是非常必要的。为了进一步提高三元乙丙橡胶防水卷材的工程质量，目前有些生产厂家推出自己包括三元乙丙橡胶防水卷材、接缝胶粘剂、专用密封膏、自硫化三元乙丙橡胶片材等的完整的防水系统和施工工法是保证三元乙丙橡胶防水卷材防水工程质量的最佳方案。
    三．三元乙丙橡胶卷材防水施工技术
    三元乙丙橡胶防水卷材一般采用冷粘法施工。冷粘法施工的特点是需要将溶剂型胶粘剂分别涂刷在被粘的两幅卷材搭接部位表面、或卷材与基层的表面，晾置至不粘手时，将其压合。
    这种粘结方式受工人的操作水平和现场的气温、风、砂等气候环境的条件的影响极大，不易达到一致的粘结效果。近年来自硫化型丁基橡胶胶粘带的应用有效的解决了三元乙丙橡胶防水卷材搭接缝的粘结密封问题。丁基橡胶胶粘带是一种具有一定厚度的无溶剂型的橡胶带，与三元乙丙橡胶防水卷材有很好的相容性，它具有很好的初粘性和持粘性，为三元乙丙橡胶防水卷材搭接缝处理提供了新的无溶剂无污染处理方式。具有适应变形能力强，施工操作简单的特点。
    丁基橡胶胶粘带在较长的时间内处于粘滞状态逐步缓慢进行自硫化，在塑性条件下可在受力后自身产生位移，粘结面搭接宽度变窄、但不被破坏，仍可保持粘结密封状态，不但提高了卷材接缝的安全系数，同时通过受力产生的位移，也起到缓释卷材存在的内应力的作用，可提高防水层的使用年限。
    三元乙丙橡胶防水卷材是一种高强度、高延伸率、高弹性防水卷材，它适用于迎水面的防水施工。当使用于背水面时，必须有可靠的措施才能保证防水层的应用效果。三元乙丙橡胶防水卷材应根据工程部位、施工季节选定与基层连接方式；地下防水底板垫层混凝土平面部位的卷材宜采用空铺、点粘法施工；从底板折向立面的卷材与永久性保护墙的接触部位亦应采用空铺法施工；其它与混凝土结构相接触的部位应采用满粘法施工。
    地下室卷材防水层一般应采用外防外贴法施工；根据设计及施工现场、工期的具体情况，也可采用外防内贴法施工；
    屋面防水层可根据工程的结构特点、使用要求(外露、非外露)施工季节选择满粘法、点
粘法、条粘法或空铺法施工。
    四、三元乙丙橡胶防水卷材施工操作要点：
    1．基层及基层处理：
    基层：基层应平整牢固、不得有蜂窝、麻面、起砂、裂缝、脱皮、起鼓等现象；基层与突出基层表面的管道、底板与立墙相连接的转角处应作成光滑的圆弧形；
    1)基层处理剂的选择：应选择与卷材、胶粘剂的相容性好的基层处理剂，溶剂型基层处理剂必须达到环保要求。当基面较潮湿时，应涂刷单组分聚氨酯等湿固化型涂料、水乳型涂料，聚合物水泥涂料、或潮湿界面隔离剂。
    2)基层处理剂的施工：应在基层表面干净、干燥的前提下进行，可采用喷涂或涂刷法施工，在涂刷过程中应随时清扫未清扫彻底的灰尘和砂粒，保持基层表面的干净；涂刷顺序先涂刷阴阳角、管根等复杂部位；再用长把滚刷大面积顺序涂刷，基层处理剂的涂刷应做到厚薄均匀一致、不堆积、不露底；涂刷的基层处理剂干燥后，即可进行下道工序；
    3)附加防水层的施工：对阴阳角、管根等复杂部位用自硫化密封片、涂料、密封材料或三元乙丙橡胶防水卷材裁成相应形状进行处理、平立面交接处应用一幅卷材作附加层。
    2．铺贴卷材：(以地下防水工程满粘法为例)
    1)开卷与放置：将三元乙丙橡胶防水卷材开卷后，平铺在平整、干净的基面上放置，消除卷材存在的应力。
    2)涂刷基底胶粘剂：将基底胶粘剂均匀的涂刷在基层和卷材表面，留出卷材的搭接缝100mm宽度不涂，胶粘剂应涂刷均匀，不露底，不堆积；
    3)卷材的铺贴顺序：采用外防外贴法铺贴卷材分两阶段施工，应先铺平面、后铺立面，并根据卷材的配置方案从垫层一端开始铺贴。铺贴卷材时胶粘剂应涂布均匀，并控制胶粘剂涂刷后的晾置时间(溶剂挥发至不粘手)和保证卷材的洁净，进行卷材的铺贴时须排除卷材下面的空气，并用滚刷沿卷材横幅方向辊压，粘结牢固，不得有空鼓；铺贴卷材时应严禁用力拉伸卷材，也不得有皱折，铺贴的卷材应平整、顺直。
    4)卷材的搭接缝处理：搭接缝宽度必须达到100mm，搭接尺寸正确，不得有扭曲、皱折；卷材的搭接缝应使用配套的接缝专用胶粘剂，进行卷材搭接缝粘结时，首先将上下卷材的粘结面清理干净，均匀涂刷接缝胶粘剂、晾至不粘手后，用手持压辊沿横向压实，不得有空鼓、皱折等现象。卷材搭接缝端边用密封膏或密封胶带封严。
    5)卷材搭接缝的位置必须距离阴角中心200mm以上，阴角部位应以卷材做附加层处理。
    6)搭接缝的加固和密封：卷材搭接缝边端为中线加封120mm宽的卷材压缝条，用配套胶粘剂粘结牢固，不得有气泡和皱折，压缝条的两侧端部应用密封膏(带)封严。
    7)外防外贴法铺贴卷材接茬部位的处理：底板防水层完成后必须对防水层端部甩头卷材进行保护处理。有临时性保护墙的应用石灰砂浆砌筑，内表面应用石灰砂浆做找平层并刷石灰浆。如用模板代替临时性保护墙时，应在其上涂刷隔离剂。
    8)从底面折向立面的卷材与永久性保护墙的接触部位，应采用空铺法施工。与临时性保护墙或围护结构模板接触的部位，应临时贴附在该墙上或模板上，卷材铺好后其顶端应临时固定；交接处应交叉搭接；须对完成的防水层进行有效保护；不设保护墙时，从底面折向立面的卷材的接茬部位应采取可靠的保护措施；
    9)主体结构完成后，铺贴立面卷材时应先将接茬部位的各层卷材揭开，并将其表面清理干净，对卷材被损伤的部位进行修补和补强后进行与新铺卷材的接茬连接。卷材接茬部位的搭接宽度为lOOmm；当使用两层卷材时，卷材应错茬接缝，上层卷材应盖过下层卷材搭接宽度不得少于150mm。接缝口、端部应用配套的密封材料封严，其宽度不应少于10mm。
    10)防水层完成之后必须对其进行妥善的保护；底板应先空铺一层油毡、然后再在其上作50mm厚的细石混凝土保护层。立面卷材防水层完成后，须以点粘法贴覆5～6mm厚的聚乙烯泡沫塑料片材，然后回填土夯实。
    3．外防内贴法施工顺序为：先铺立面、后铺底板，立面防水层粘贴在主体结构的永久性保护墙的内表面其铺设工艺与外防外贴法基本相同。
      三元乙丙橡胶防水卷材曾多次被列为建设部推广项目。应根据“防、．排、截、堵相结合，刚柔相济、因地制宜、综合治理”原则，不断提高三元乙丙橡胶防水卷材的施工应用技术水平。
