一．定义、材料构成
    聚氯乙烯(PVC)防水卷材是以聚氯乙烯树脂为主要原料制成的防水卷材。属合成高分子防水卷材主要产品之一。
    二．产品分类、规格与标记
    聚氯乙烯防水卷材现在执行国家标准《聚氯乙烯防水卷材》(GB12952—2003)
    产品分类
    按有无复合层分为：
    1．N类  无复合层(PVC)卷材
    以增塑聚氯乙烯为基料的塑性卷材，即均质、单一的PVC卷材。
    2．L类  纤维单面复合(PVC)卷材。
    指聚氯乙烯卷材生产过程中单面覆以纤维毡，形成复合纤维毡背面衬垫的PVC卷材。 3．W类  织物内增压(PVC)卷材
    以聚氯乙烯树脂为主要原料，中间有增强聚酯纤维织物做胎体，所制成的(PVC)卷材
    按理化性能分为：
    I型和II型。
    产品规格
    长度：10m、15m、20m。
    宽度：1m、1.2m、1.5m、2m
    厚度：1.2mm、1.5mm、2.0mm。
    标准规定的尺寸偏差：
    长度、宽度不小于规定值的99．5％

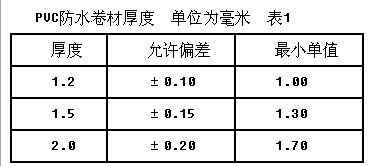

    厚度规格不得小于1.2mm。厚度偏差见表1。

    产品标记
    按产品名称、外露或非外露使用、类、型、厚度、长×宽和标准顺序标记。示例：
    长度20m、宽度1.2m、厚度1.5mmII型L类外露使用聚氯乙烯防水卷材标记为：PVC卷材外露LⅡ1.5／20x1.2 GB 12952—2003。
    三．质量要求
    外观质量：
    卷材表面应平整、边缘整齐、无裂纹、孔洞、粘结、气泡和疤痕。
    每卷卷材的接头不多于二处，其中较短的一段不小于1.5m，接头应剪切整齐，并加长150mm。
   四．理化性能

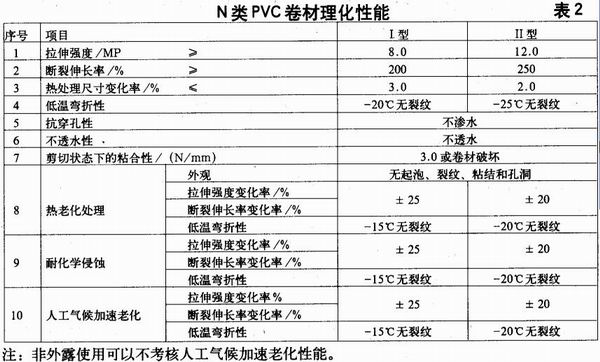

   N类无复合层(PVC)卷材的理化性能应符合表2规定

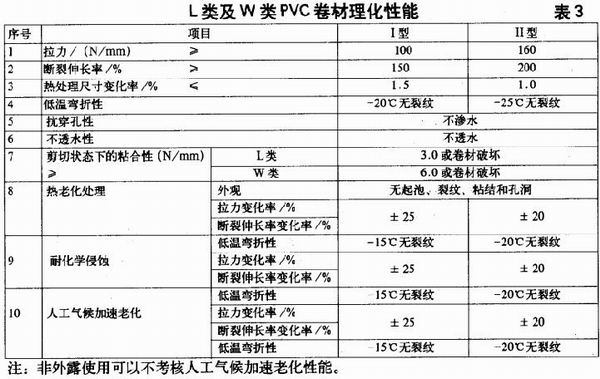

L类纤维单复合及w类织物增强(PVC)卷材的理化性能应符合表3规定

五．特点
  1．拉伸强度高，伸长率好，对基层伸缩或开裂变形的适应性强。
  2．卷材幅面宽，最宽达2m。采用先进的热风焊接技术，即使经多年风化仍可焊接，焊缝牢固可靠，可焊性好。
  3．有良好的水汽扩散性，冷凝物易排释，留在基层的湿气易于排出。
  4．耐根穿透，耐化学腐蚀，耐老化。
  5．低温柔性和耐热性好，在低温-25℃条件下保持良好的柔韧性。高温时无流物现象。
  6．耐老化性能较好。通过独特筛选配方和优选添加稳定剂，可保持良好的耐老化性能。浅色卷材表面，能反射紫外线照射，吸热量少。卷材表面轧花可防滑。
  7．专用胶粘剂和固定件配套，形成完整防水体系。冷作业施工，操作方便，机械化程度高。
六．适用范围
  适用于工业与民用建筑物的各种屋面防水以及种植屋面旧面层维修和建筑物地下防水工程等。
  地下防水：包括地下建筑保护层、天然气保护、水利水库、堤坝防水、水渠防渗等。
  隧道：公路、铁路、地铁、能源等隧道防水工程以及洞库防渗。
  粮库：平房仓、浅圆仓、筒仓、工作塔等防水工程。
  废料处理：含垃圾填埋场、生物废水、污水处理、化学池等特殊构筑物防水防渗等工程。
七、为什么推荐选用聚氯乙烯(PVC)卷材II型产品
  以表2及表3所示N类、L类及W类PVC卷材理化性能的主要指标表明：拉伸强度、断裂伸长率、低温弯折性、抗穿孔性、不透水等性能II型卷材均高于I型卷材。
  II型(PVC)卷材不仅物理性能好，而且耐用年限长。施工时依据不同防水工程要求，可选用冷粘结、热凤焊接法、空铺法、或机械固定法等做不同结合处理，从而可以保证防水工程质量。现场施工无明火、无污染，实施文明作业。本着合理选材、规范作业、提高工程质量和安全无害施工的原则，聚氯乙烯(PVC)II型防水卷材完全符合国家建设部、建材主管部门的规划发展方向以及政府导向政策要求。近期建设部与全国化学建材协调组织联合发布了《关于加强建筑防水材料生产与应用管理工作的意见通知(建科[2003】227号文)》以及由建设部即将颁发的《关于建设部推广应用新技术和限制、禁止使用落后技术》第1号公告中，均明确规定了在全国建筑防水工程系统中积极推广使用聚氯乙烯(PVC)合成高分子防水卷材[II型】及其应用技术。

八、卷材生产工艺

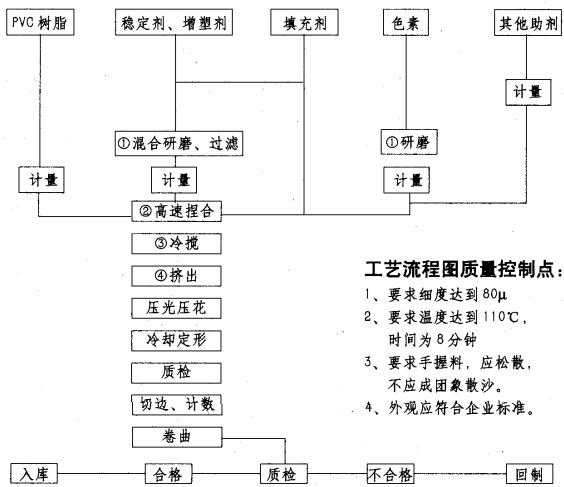

 主要工艺流程与质量控制要点如下图。

九、聚氯乙烯(PVC)防水卷材施工方法
    结合pvc卷材特性使用，一般采用冷粘法、空铺法、机械固定法并有时配套独特的热风焊接工艺。复杂的防水施工部位，要以专用的配套．pvc特制配件组合施工。

 1．冷粘法    、
    使用pvc卷材专用的配套胶粘剂，以冷作业将卷材粘贴于基层上的施工方法，称冷粘法。
    按防水设计要求不同，冷粘法可分为满粘结或局部粘结法。
    (1)满粘法是将pvc卷材全部粘结在基层上的施工方法。
    1)施工时，首先要进行预铺，把PVC卷材自然平铺于放线的基层表面(先不粘结)，要求平整顺直，不得扭曲。
    2)卷材纵向搭接宽度50mm，并进行适当的剪裁。横向采用对接处理，其上用200～250mm宽的无复合层(N类)．PVC卷材覆盖搭接施焊。
    3)将一幅或多幅卷材的长边折叠一半(约10m)，从折叠处分别在基层和卷材表面涂刷专用胶粘剂，待胶干燥至不粘手时，将预铺卷材面进行合拢粘贴用压辊压实。然后再把另外没有折叠的部分折叠起来，继续从折叠处如前所述操作，依次类推粘贴牢固压实。最后进行对接缝焊接施工。
    (2)局部粘贴卷材。对PVC卷材铺贴时，卷材与基层用点粘或条粘法粘贴于基层上。
    点粘：卷材与基层点状粘结。每平方米粘结不少于5个点，每点面积为100mm×100mm。
    条粘：卷材与基层作条状粘结。每幅卷材与基层粘结面不少于两条，每条宽度不小于150mm。
    2．空铺法
    即铺贴PVC防水卷材时，卷材与基层仅在防水层的整体四周一定宽度内粘结；其余部分不粘结的施工方法。空铺法的施工工艺流程如下：
   基层找平清理一弹线一卷材预铺设一卷材接缝搭接焊一特殊部位处理一固定、压边一密封材料封边一验收。
    首先卷材预铺设参照满粘法，纵向搭接宽度为50mm。其次，仅将整体防水工程的四周部位卷材进行满粘，并焊接搭接缝。横向采用对接处理，其上用200～250mm宽的无复合层(N类)PVC卷材覆盖搭接、施焊。
    3．机械固定法
    即采用机械紧固固定件使卷材与基层连接的施工方法。
    (1)施工时，首先进行预铺，可参照满粘法作业。纵向搭接宽度为100mm，其中50mm做固定件用，固定件需穿过保温层固定覆于结构层上。
    (2)按设计和计算的固定间距，用冲击钻先打孔，孔径略小于固定螺钉外径尺寸。将固定件就位后用电动螺丝刀加固拧紧，以后依次循环操作即可。对每一个搭接进行焊接，横向采用对接处理，上用200～2500mm宽无复合层(N类)卷材覆盖搭接施焊。
  3．PVC卷材的焊接工艺
    PVC卷材之间的纵向搭接宽度为50mm，横向宽度为lOOmm．采用焊接工艺时，焊嘴与焊接方向成45^。角，压辊与焊嘴平行并保持约5mm左右距离，滚压不宜过快。
    使用焊嘴宽20mm的小焊嘴施焊，一般为两道，焊接温度控制在第6档，每道焊接有效宽度为15mm～20mm。
    使用焊嘴宽40mm的大焊嘴施焊宜为一道，焊接温度控制在第7档，焊接有效宽度为25mm。
    焊接要求：应在焊前预焊一道，宽度不宜过宽，使施焊时热风不至于溢出而影响施焊质量。焊接边缘应有熔浆溢出，但不得出现烧焦现象。
    关于有效焊接宽度，指卷材剥离处到熔浆边缘的距离，保证有效焊接宽度是检验焊接质量的主要指标之一。
    通过聚氯乙烯(PVC)防水卷材(II型)的各项工程应用如香港国际会展中心，北京中华世纪坛、济南泉城广场、深圳赛格广场等众多著名重要防水、防渗工程使用效果良好，应予持续推广应用。
