研究了填料种类、颜料体积浓度（ PVC ）、分散剂用量、增稠剂种类以及成膜助剂种类等因素对水性氟涂料光泽的影响。
1 前 言
水性氟涂料除了具有优异的性能如良好的耐候性、耐沾污性、耐水性等外，还具有环保的特点，因此越来越得到人们的关注 [1] 。
随着我国国民经济的发展，人民生活水平的提高，人们除了对涂料的基本功能提出了更高的要求外，也更加重视涂料的外观性能，其中涂膜的光泽是衡量涂料外观性能的重要指标之一，它是涂膜表面将照射在其上的光线向一个方向反射出去的能力。一般来讲，乳胶涂料光泽大致可分为有光、半光和丝光（蛋壳光）及平光四个档次（见表 1 ） [2] 。

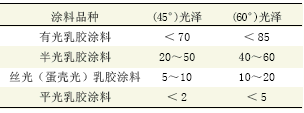

表 1 乳胶涂料光泽档次
影响乳胶涂料光泽的因素较多，可大致分内因（涂料本身性能）和外因（如施工环境、基材平整度等）两部分。本文主要研究了内因即涂料本身性能，包括填料种类、分散剂用量、颜料体积浓度（ PVC ）、增稠剂种类及成膜助剂种类对水性氟涂料光泽的影响。
2 实验部分
2.1 主要原料
氟树脂乳液（ F500-1 ），大连振邦；颜料、体质颜料，均为市售；各种涂料专用助剂为市售。
2.2 参考配方
涂料参考配方见表 2 。

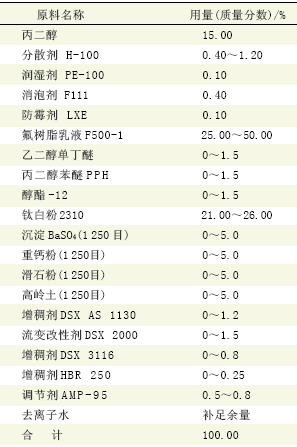

表 2 涂料参考配方
2.3 涂料的制备
首先在调漆罐中加入定量去离子水，然后在搅拌状态下依次加入分散剂、润湿剂、消泡剂、防霉防腐剂、助溶剂，搅拌均匀后再按次序加入颜料和填料，高速分散、砂磨至规定细度；把研磨好的白浆经过滤转入搅拌状态下称量好的基料罐中，然后依次加入余下的成膜助剂、消泡剂、增稠剂、流变剂、 pH 调节剂，搅拌充分待用。 |
